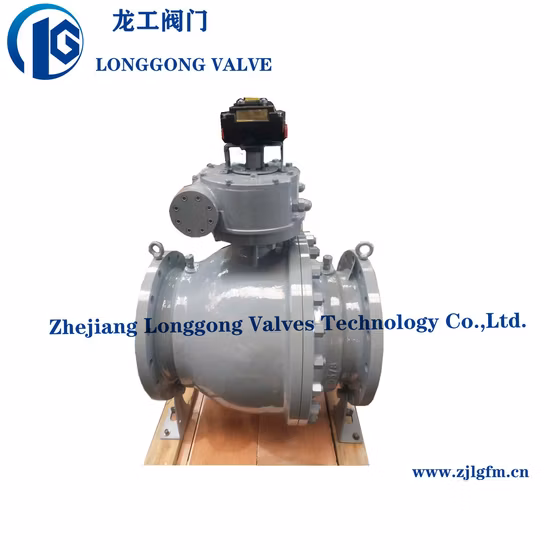

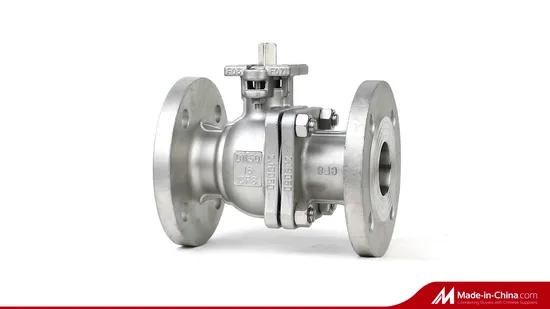

F-NPT/фланец A105/F304/F316/F51/F55 Двойная блокировка и выпускной клапан с рычажным управлением/с приводом от шестерни Плавающий/стержневой шаровой клапан Dbb

Базовая информация

Модель №.	ДББК11Ф/ДББК47Ф
Введите	Плавающий шаровой кран
функция	Предохранительный клапан, предохранительный клапан
Температура	Нормальная температура
Приложение	Промышленное использование
Особая функция	Двойной шар с игольчатым клапаном
Транспортный пакет	Фанерный ящик
Спецификация	CE, SGS, TÜV
товарный знак	ГУЛ, OEM
Источник	Китай (материк)
HS-код	8481804090
Производственная мощность	10 000 штук/год

Описание продукта

F-NPT/фланец A105/F304/F316/F51/F55 Двойная блокировка и выпускной клапан с рычажным управлением/с приводом от шестерни Плавающий/стержневой шаровой клапан DbbОписание продукта

Двухблочные и выпускные клапаны Dublok состоят из трех клапанов – первичного изолирующего, вторичного и выпускного – все интегрированы в один блок. При необходимости впускное или выпускное отверстие может быть оснащено подпружиненным линейным поршневым обратным клапаном. Концевые соединители взаимозаменяемы и могут быть выбраны в соответствии с точными требованиями.
Наш двойной запорно-вентиляционный узел с шаровым клапаном очень компактен и рекомендуется для общего применения. В конструкции клапана могут использоваться игольчатые, проходные, проходные и обратные клапаны в соответствии с конкретными эксплуатационными спецификациями. Особенности продукта

Характеристики шарового клапана Dbb с портом F NPT (DBBQ11F).
Изоляция процесса
Изоляция дренажной трубы
Двойная блокировка и кровотечение
Противовыбросовая конструкция вала
ISO 5211-Монтажная панель
Сертификат пожаробезопасности согласно API 607.
Антистатическое устройство
Двунаправленное уплотнение
Упаковка с низким уровнем выбросов летучих веществ
Стандартное запирающее устройство
Монтируется непосредственно на фланец трубного соединения, уменьшая общую высоту.
Помогает снизить вес и затраты.
Фланцевые соединения согласно ANSI B16.5.
Рабочее давление соответствует классу фланца.
Конструкция из нержавеющей стали с вариантами упаковки для работы при высоких температурах.
Пылезащитные колпачки с цветовой маркировкой для обозначения типа клапана.
Соединение «металл по металлу» для постоянного сжатия.
Накатанный и полированный стержень.
Закаленный наконечник для более длительного срока службы, герметичный.

Спецификация

Двойной запорно-выпускной шаровой клапан. Применимая спецификация

Стандарт дизайна: ANSI B16,34 ГБ/T12237
Физические размеры: ANSI B16.10 ГБ/T12221
Размеры фланца: ANSIB16.10 GB/T15188.1
Испытание и проверка: API598 GB/T909.

Варианты соединения F-NPT для шаровых кранов DBB (DBBQ11F).

DN	1/2"-2"
Сорт	150-2500 фунтов
выход	1/2" F-NPT, 3/4" F-NPT, 1" F-NPT
Вентиляция	1/2" F-NPT, 1/4" F-NPT.

Конфигурация соединения F-NPT для шаровых кранов DBB (DBBQ11F).

Примаризонация	Вторичная изоляция	осушать
Мяч	Мяч	Надель
Надель	Надель	Надель
Мяч	Надель	Надель

Конструктивные особенности двойного запорно-спускного шарового крана

1. Двойной блокирующий и выпускной клапан был усовершенствован для замены и дополнения процесса свинчивания отдельных клапанов вместе, чтобы объединить клапаны в одном корпусе. Это сэкономило много места и материала.
